Bạn có từng ấp ủ xây một ngôi nhà mơ ước, một căn chòi trên cây hay chỉ là một nhà kho nhỏ? Dù công trình lớn hay nhỏ, một bản thiết kế rõ ràng chính là “kim chỉ nam” giúp bạn xây dựng đúng ý tưởng, tiết kiệm thời gian và hạn chế sai sót.

Thực tế, với những dự án phức tạp, bạn vẫn cần kiến trúc sư chuyên nghiệp. Nhưng nếu chỉ là công trình nhỏ và muốn tự tay hiện thực hóa ý tưởng, bạn hoàn toàn có thể tự vẽ bản thiết kế của riêng mình. Chỉ với giấy can, thước kẻ kiến trúc, hoặc các phần mềm thiết kế trên máy tính, bạn đã có thể phác thảo không gian mơ ước theo cách dễ hiểu và trực quan.

Cách vẽ bản thiết kế nhà đơn giản và nhanh chóng

• Tìm cảm hứng từ bản vẽ có sẵn: Học cách đọc bản thiết kế, tham khảo các mẫu để dễ hình dung ý tưởng riêng.

• Xác định tỉ lệ chuẩn: Chọn tỉ lệ phù hợp rồi phác thảo tường ngoài, cửa ra vào và cửa sổ.

• Hoàn thiện không gian bên trong: Vẽ tường ngăn, cửa nội thất, ghi rõ tên các phòng.

• Thêm chi tiết kỹ thuật: Ký hiệu vị trí thiết bị điện, nước, nội thất cơ bản để bản vẽ trở nên rõ ràng và dễ thi công.

Phần 1: Hướng dẫn cơ bản thiết kế Blueprint cho người mới

Bước 1: Học cách đọc bản thiết kế trước khi tự vẽ

Trước khi bắt tay vào vẽ bản thiết kế nhà của riêng mình, bạn cần hiểu cách đọc những bản vẽ đã có sẵn. Điều này giúp bạn nắm được bố cục, ký hiệu chuẩn và đảm bảo bản thiết kế tự làm vẫn đủ thông tin cần thiết.

• Nắm vững ký hiệu cơ bản: Hiểu tỉ lệ chuẩn, lưới, đường vẽ, ghi chú và bảng chú giải để tránh sai sót.

• Đọc khung tiêu đề (title block): Đây là nơi thể hiện tên bản thiết kế, vị trí, khu đất và đơn vị thiết kế – những yếu tố quan trọng bạn cũng nên đưa vào bản vẽ của mình.

• Mẹo nhỏ: Hãy tìm và nghiên cứu những bản thiết kế gần giống công trình bạn dự định làm. Chúng sẽ là nguồn tham khảo thực tế và hữu ích để bạn dễ dàng phác thảo ý tưởng.

Bước 2: Hình dung thiết kế công trình trước khi vẽ

Khi tham khảo các bản thiết kế khác, hãy dành thời gian tưởng tượng chi tiết công trình bạn mong muốn. Việc hình dung rõ ràng sẽ giúp bản vẽ của bạn thực tế và dễ triển khai hơn.

• Xác định mục đích sử dụng không gian: Bạn muốn ngôi nhà, căn phòng hay công trình được dùng thế nào?

• Phác thảo bố cục: Nghĩ về cách sắp xếp các phòng, hành lang, lối vào sao cho thuận tiện.

• Chi tiết vật liệu và tiện ích: Hãy hình dung loại sàn, vị trí cửa sổ, cửa ra vào, thiết bị điện, đồ gia dụng và ổ cắm.

• Độ dày tường: Quyết định độ dày tường trong và ngoài để cân bằng giữa tính thẩm mỹ, an toàn và cách âm.

Bước 3: Chọn tỉ lệ chuẩn cho bản thiết kế

Một bản vẽ thiết kế chuẩn luôn phải có tỉ lệ chính xác và nhất quán. Đây là yếu tố quyết định độ rõ ràng, dễ hiểu và khả năng thi công của bản thiết kế.

• Tỉ lệ là gì?: Tỉ lệ giúp thu nhỏ hay phóng to kích thước thật của công trình để thể hiện trên giấy hoặc màn hình.

• Ví dụ: Bạn có thể chọn tỉ lệ 1/8 inch (0,32 cm) = 1 foot (0,30 m).

• Nguyên tắc quan trọng: Hãy sử dụng duy nhất một tỉ lệ cho toàn bộ bản vẽ để đảm bảo mọi chi tiết được đồng bộ và dễ đối chiếu khi thi công.

Phần 2: Cách vẽ bản thiết kế nhà bằng tay đơn giản

Bước 1: Chuẩn bị giấy vẽ để bắt đầu bản thiết kế

Để phác thảo bản vẽ chuẩn xác và dễ chỉnh sửa, bạn có thể sử dụng giấy can khổ lớn đặt trên nền cứng.

• Chọn khổ giấy phù hợp: Dùng giấy can kích thước 61 x 91 cm (24 x 36 in) – đủ rộng để thể hiện toàn bộ thiết kế.

• Tạo bề mặt vẽ ổn định: Đặt giấy can lên tấm bìa cứng (poster board) và để trên bàn phẳng hoặc mặt bàn làm việc chắc chắn.

• Đặt giấy theo chiều ngang: Canh mép dài của giấy nằm ngang để dễ vẽ và bố trí bản thiết kế.

• Mẹo nhỏ: Giấy can khổ lớn có thể tìm mua tại cửa hàng dụng cụ thủ công, mỹ thuật hoặc đặt trực tuyến.

Bước 2: Vẽ tường ngoài cho bản thiết kế

Bước đầu tiên trong việc phác thảo là xác định đường viền ngoài – chính là tường bao quanh công trình.

• Xác định vị trí tường ngoài: Hãy quyết định ranh giới tổng thể của ngôi nhà hay công trình bạn muốn vẽ.

• Dùng đúng dụng cụ: Sử dụng thước kiến trúc, thước thẳng và bút chì để vẽ theo đúng tỉ lệ đã chọn.

• Canh chỉnh bản vẽ: Đặt phần thiết kế của bạn ở vị trí trung tâm trên giấy can để có không gian cân đối cho cả bố cục trong và ngoài.

Bước 3: Thể hiện độ dày tường ngoài trong bản vẽ

Sau khi đã phác thảo đường viền tường ngoài, bạn cần thêm một đường song song để biểu thị độ dày của tường.

• Kẻ đường song song: Dùng thước kiến trúc để vẽ một đường thứ hai song song với đường viền ngoài đã có.

• Giữ đúng tỉ lệ: Đảm bảo khoảng cách giữa hai đường đúng theo tỉ lệ đã chọn.

• Độ dày tiêu chuẩn: Phần lớn các ngôi nhà có tường ngoài dày ít nhất 15 cm (6 inch) để đảm bảo độ bền, cách nhiệt và an toàn.

Bước 4: Vẽ tường bên trong để chia không gian

Khi đã hoàn thiện phần tường ngoài, bước tiếp theo là phác thảo các bức tường bên trong để hình thành các phòng và lối đi.

• Xác định bố cục phòng: Nghĩ về các khu vực bạn muốn có – phòng ngủ, phòng khách, bếp, hành lang... rồi định vị trí cho chúng.

• Vẽ tường trong theo tỉ lệ: Dùng bút chì và thước kiến trúc kẻ các đường tường đúng tỉ lệ, đảm bảo kích thước phòng và lối đi chuẩn xác.

• Thể hiện độ dày tường: Giống như tường ngoài, hãy vẽ 2 đường song song để biểu thị độ dày. Thông thường, tường trong nhà có độ dày khoảng 8,9 cm (3,5 inch).

• Cân đối không gian: Bố trí tường sao cho các phòng vừa vặn, tiện lợi và phù hợp mục đích sử dụng.

Bước 5: Thêm cửa ra vào và cửa sổ vào bản thiết kế

Sau khi đã hoàn thiện các bức tường trong, bước tiếp theo là bổ sung hệ thống cửa để không gian sống trở nên thực tế và tiện dụng hơn.

• Vẽ cửa ra vào: Dùng ký hiệu chuẩn trong bản vẽ để thể hiện cửa. Đặt cửa ở vị trí hợp lý, nơi con người dễ dàng di chuyển vào phòng. Hãy thể hiện hướng mở của cửa (trái, phải, trong hoặc ngoài).

• Thêm cửa sổ: Bố trí cửa sổ tại các phòng để lấy sáng và thông gió tự nhiên. Vị trí cửa sổ có thể tùy theo thẩm mỹ và công năng từng khu vực.

• Dùng thước chuyên dụng: Một số thước kiến trúc có sẵn ký hiệu cửa, cửa trượt, cửa đôi hoặc cửa sổ cánh – giúp bạn dễ dàng thêm chi tiết chính xác và nhanh chóng.

Bước 6: Ghi chú tên các không gian trong bản thiết kế

Khi đã có bố cục tường, cửa ra vào và cửa sổ, bước tiếp theo là dán nhãn cho từng khu vực để bản vẽ rõ ràng và dễ sử dụng.

• Viết nhãn ở giữa phòng: Ghi tên hoặc mô tả ngay trung tâm mỗi không gian, ví dụ: “Phòng khách”, “Phòng ngủ”, “Bếp”, “Hành lang”...

• Đừng bỏ sót chi tiết nhỏ: Ngoài các phòng chính, hãy ghi chú cả hành lang, tủ âm tường, lối vào… để có cái nhìn tổng thể đầy đủ.

• Trình bày rõ ràng: Dùng chữ in hoa hoặc in thường nhưng phải đều nét, dễ đọc, tránh viết tắt khó hiểu.

Bước 7: Thêm ký hiệu thiết bị, điện nước và nội thất

Để bản thiết kế trở nên hoàn chỉnh và dễ thi công, bạn cần bổ sung các ký hiệu kỹ thuật và đồ dùng cơ bản.

• Thiết bị & điện nước: Vẽ ký hiệu cho ổ cắm điện, công tắc, bồn rửa, bồn cầu, vòi nước… đúng vị trí mong muốn.

• Nội thất và tủ kệ: Thêm biểu tượng cho tủ bếp, quầy bar, tủ âm tường hay bàn ghế để kiểm tra không gian có đủ chỗ lắp đặt.

• Đảm bảo đúng tỉ lệ: Các ký hiệu nên được vẽ theo tỉ lệ của bản thiết kế để tránh sai lệch kích thước.

• Ghi nhãn rõ ràng: Mỗi biểu tượng cần có chú thích để dễ nhận diện, tránh nhầm lẫn khi triển khai.

• Có thể bổ sung đồ đạc khác: Nếu muốn, bạn có thể thêm ký hiệu giường, sofa hay bàn ăn để hình dung không gian sinh hoạt thực tế hơn.

Bước 8: Hoàn thiện bản thiết kế với đường kích thước

Bước cuối cùng để hoàn chỉnh bản thiết kế là thêm đường ghi kích thước cho toàn bộ các chi tiết.

• Bắt đầu từ tường: Vẽ các đường song song cách mép tường khoảng 1,3 cm (0,5 in) để ghi chiều dài từng bức tường.

• Tổng thể bên ngoài: Thêm một đường song song cách tường ngoài khoảng 2,5 cm (1 in) để thể hiện chiều dài và chiều rộng tổng thể của công trình.

• Ghi kích thước chi tiết: Đừng quên thêm đường kích thước cho từng phòng, cửa sổ, cửa ra vào, tủ kệ và thiết bị đã bố trí trong bản vẽ.

• Đảm bảo rõ ràng, dễ đọc: Các con số phải được đặt gọn gàng, không chồng chéo, giúp người xem dễ theo dõi và đối chiếu khi thi công.

Phần 3: Thiết kế bản vẽ nhà bằng phần mềm miễn phí

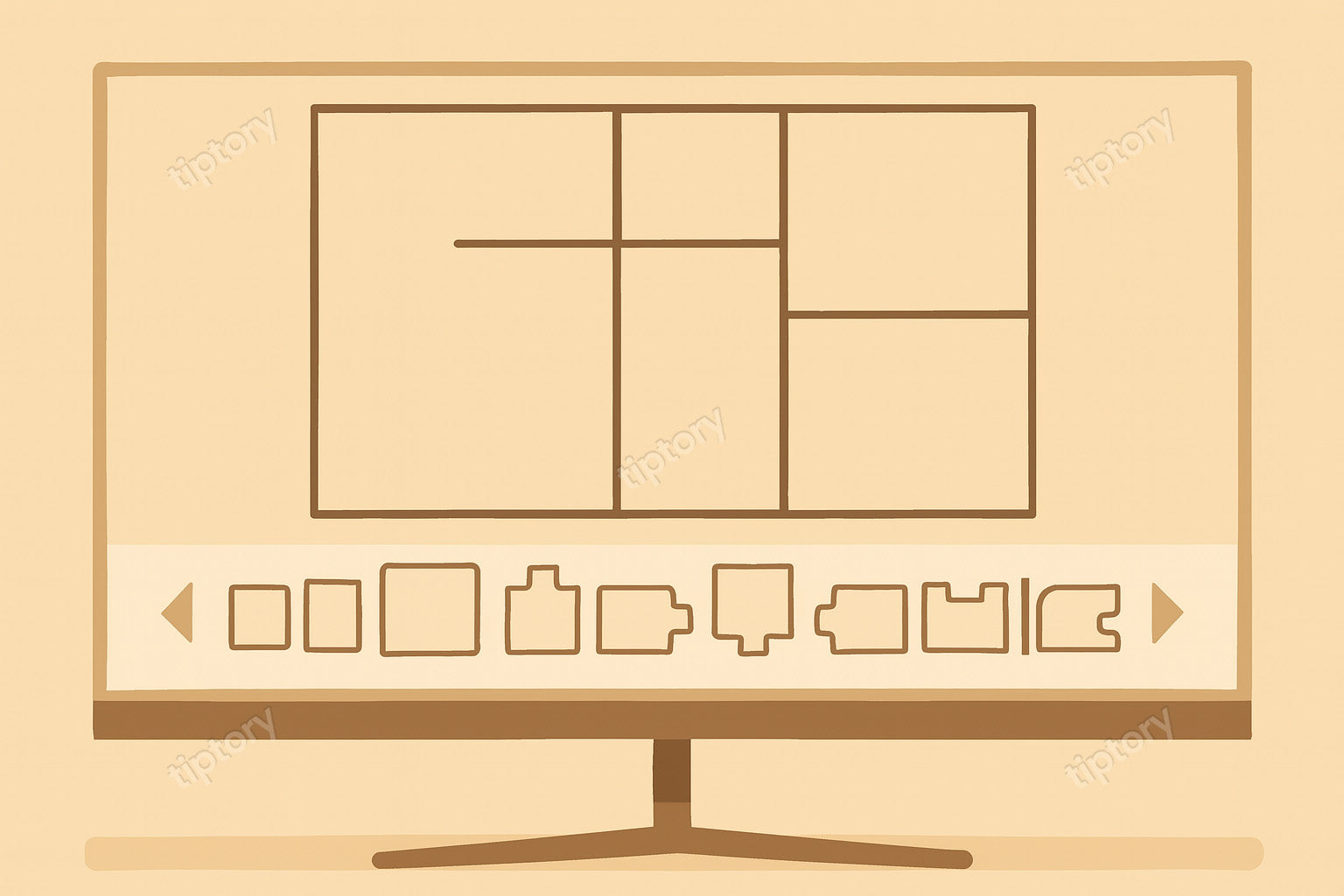

Bước 1: Sử dụng phần mềm thiết kế để vẽ bản vẽ chuyên nghiệp hơn

Ngoài cách vẽ tay truyền thống, bạn có thể chọn phần mềm thiết kế để tạo bản vẽ nhanh và chính xác hơn.

• Chọn phần mềm phù hợp: Tùy theo mục đích, hãy chọn chương trình dành cho người mới bắt đầu thay vì phần mềm chuyên sâu của kiến trúc sư.

• Mua hoặc tải về: Bạn có thể mua tại cửa hàng máy tính hoặc tải trực tuyến. Nhớ kiểm tra kỹ mô tả sản phẩm để chắc chắn máy tính của bạn tương thích.

• Dùng chương trình trực tuyến: Nếu không muốn cài đặt, hãy tìm các công cụ thiết kế online – vừa tiện lợi, vừa tiết kiệm dung lượng.

• Cân nhắc ngân sách: Có nhiều lựa chọn từ miễn phí đến trả phí, vì vậy bạn nên chọn phần mềm phù hợp với nhu cầu và khả năng tài chính.

Bước 2: Tạo tường và phòng bằng phần mềm thiết kế

Khi đã chọn được phần mềm phù hợp, bạn có thể bắt đầu phác thảo công trình một cách trực quan hơn.

• Bắt đầu từ mẫu trống: Mở giao diện trắng và dùng các công cụ có sẵn để vẽ tường và tạo phòng. Nhiều phần mềm chỉ cần “click” là có thể thêm phòng hoặc chi tiết mong muốn.

• Điều chỉnh độ dày tường: Căn chỉnh thông số để tường ngoài và tường trong có độ dày đúng theo thiết kế.

• Ghi nhãn phòng: Sau khi tạo xong không gian, hãy đặt tên cho từng phòng để dễ theo dõi và quản lý bản vẽ.

Bước 3: Thêm cửa ra vào và cửa sổ trong phần mềm thiết kế

Sau khi đã tạo xong tường và các phòng, bạn cần bổ sung hệ thống cửa để bản thiết kế hoàn chỉnh hơn.

• Chọn loại cửa và cửa sổ: Sử dụng công cụ trong phần mềm để lựa chọn mẫu cửa, cửa trượt, hoặc cửa sổ nhiều kiểu dáng khác nhau.

• Đặt vào vị trí mong muốn: Kéo thả cửa ra vào ở chỗ lối đi chính và cửa sổ tại các vị trí giúp lấy sáng, thông gió tốt.

• Điều chỉnh kích thước: Tùy chỉnh chiều cao, chiều rộng cửa để phù hợp với không gian.

• Chú ý hướng mở cửa: Đặt hướng mở (vào trong, ra ngoài, trái hoặc phải) sao cho thuận tiện khi sử dụng.

• Khám phá thư viện mẫu: Hầu hết các phần mềm đều có sẵn nhiều lựa chọn cửa và cửa sổ, bạn có thể thử nhiều kiểu để tìm phương án ưng ý nhất.

Bước 4: Thêm chi tiết nội thất và tiện ích để hoàn thiện bản thiết kế

Khi tường, cửa và cửa sổ đã sẵn sàng, bạn có thể bổ sung các chi tiết để bản vẽ trở nên sinh động và sát thực tế hơn.

• Chọn từ thư viện ký hiệu: Phần mềm thường có sẵn biểu tượng cho thiết bị điện, ổ cắm, tủ bếp, bàn ghế, giường ngủ, vòi sen…

• Kéo thả vào vị trí mong muốn: Chỉ cần chọn biểu tượng, sau đó đặt vào đúng khu vực bạn muốn trong bản vẽ.

• Sắp xếp hợp lý: Đặt thiết bị, nội thất sao cho không gian tiện lợi, tối ưu diện tích sử dụng.

• Ghi nhãn rõ ràng: Mỗi chi tiết thêm vào nên có tên hoặc mô tả để dễ nhận biết và tránh nhầm lẫn.

Bước 5: In và lưu trữ bản thiết kế của bạn

Khi đã hoàn tất và hài lòng với bản vẽ, hãy lưu file và tiến hành in ấn để có bản thiết kế rõ ràng, dễ đọc và sẵn sàng áp dụng vào thực tế.

• In bản thiết kế: Dùng máy in khổ lớn hoặc dịch vụ in ấn chuyên dụng để đảm bảo chất lượng và độ nét.

• Bản in chuẩn mực: Đây sẽ là tài liệu quan trọng để bạn hoặc đội thi công dựa vào khi xây dựng.

• Bảo quản an toàn: Cuộn bản vẽ và cất trong ống bảo vệ để tránh nhàu nát, rách hay hỏng hóc trong quá trình sử dụng.
