Cách nhận biết điện 1 pha và 3 pha trong nhà: 2 mẹo kiểm tra chính xác

Khi lắp đặt thiết bị công suất lớn, tính toán chi phí điện hay kiểm tra sự cố mất điện, việc biết nhà mình đang dùng điện 1 pha hay 3 pha là cực kỳ quan trọng. Hai loại điện này khác nhau về mức độ ổn định và khả năng tải, nên hiểu đúng sẽ giúp bạn chọn thiết bị phù hợp và vận hành an toàn hơn. Bài viết dưới đây sẽ chỉ ra những cách nhận biết đơn giản nhất – ai cũng có thể tự kiểm tra – để bạn xác định nhanh hệ thống điện đang sử dụng trong nhà mình.

Cách nhận biết điện 1 pha và 3 pha trong nhà

Kiểm tra tại cầu dao tổng (aptomat tổng) trong tủ điện

• Mở tủ điện và quan sát cầu dao tổng. Đây là cách nhanh nhất để phân biệt điện 1 pha và 3 pha.

• Nếu thấy 3 công tắc (3 cực) đặt cạnh nhau, nhà bạn đang dùng điện 3 pha.

• Nếu chỉ có 1 công tắc hoặc 2 công tắc, đó là điện 1 pha thường dùng trong hộ gia đình.

Xem thông tin trên công tơ điện

• Nhìn vào nhãn hoặc thông tin in trên mặt công tơ.

• Công tơ sẽ ghi “1-Phase”, “Mono-phase” hoặc “1P” nếu là điện 1 pha.

• Nếu ghi “3-Phase”, “Tri-phase”, “Polyphase” hoặc “3P”, đó là điện 3 pha.

• Đây là dấu hiệu rất rõ ràng và dễ kiểm tra, giúp bạn xác định nhanh loại điện đang sử dụng.

Kiểm tra hóa đơn điện hoặc liên hệ điện lực

• Trên hóa đơn tiền điện, phần thông tin hợp đồng thường có ghi rõ bạn đang dùng điện 1 pha hay 3 pha.

• Nếu hóa đơn không thể hiện, bạn có thể gọi điện lực để được xác nhận chính xác dựa trên mã khách hàng.

• Cách này đảm bảo độ chính xác cao nếu bạn cần thông tin để lắp đặt thiết bị công suất lớn.

Mẹo 1: Cách kiểm tra điện 1 pha hay 3 pha qua công tơ

Bước 1: Cách kiểm tra cầu dao tổng để biết nhà dùng điện 1 pha hay 3 pha

Quan sát số “cực” (poles) trên cầu dao tổng

• Mở tủ điện và tìm cầu dao tổng, thường nằm ở giữa hoặc phía trên tủ và có nhãn nhận diện.

• Nếu cầu dao có 3 cực nối liền nhau, đó là điện 3 pha.

• Nếu chỉ có 1 hoặc 2 cực, đó là điện 1 pha phổ biến trong nhà ở.

• Đây là cách nhận biết nhanh và trực quan nhất khi bạn cần xác định hệ thống điện trong nhà.

Xác định vị trí tủ điện nếu bạn chưa biết

• Tủ điện thường nằm trong nhà xe, tầng hầm, gầm cầu thang, hoặc phía ngoài tường nhà với một cánh cửa kim loại âm tường.

• Khi tìm được tủ điện, bạn sẽ thấy các aptomat, trong đó cầu dao tổng là thành phần dễ nhận biết nhất.

Ghi nhớ sự khác biệt giữa điện 1 pha và 3 pha

• Điện 1 pha: được sử dụng chủ yếu cho nhà dân, nhu cầu tải nhỏ đến trung bình.

• Điện 3 pha: thường dành cho nơi có thiết bị công suất lớn như nhà máy, bệnh viện, xưởng sản xuất hoặc chung cư.

• Hiểu sự khác biệt này giúp bạn đánh giá đúng nhu cầu và tránh quá tải khi lắp thiết bị mới.

Xem thêm thông tin trên hóa đơn điện

• Nhiều hóa đơn điện có ghi rõ loại điện đang sử dụng: single-phase (1 pha) hoặc 3-phase (3 pha).

• Kiểm tra hóa đơn gần nhất sẽ giúp bạn xác nhận nhanh nếu không tiện mở tủ điện.

Bước 2: Cách đọc công tơ điện để biết nhà dùng điện 1 pha hay 3 pha

Quan sát thông tin nhãn trên công tơ điện

• Tìm công tơ điện đặt gần tủ điện, bên ngoài tường nhà, hoặc trong hộp kỹ thuật.

• Trên mặt công tơ luôn có thông tin mô tả loại nguồn điện.

• Nếu thấy các ký hiệu như “Single-Phase”, “Mono-Phase”, “1-Phase” hoặc “1P”, đó là điện 1 pha.

• Nếu công tơ ghi “3-Phase”, “Tri-Phase”, “Polyphase” hoặc “3P”, bạn đang dùng điện 3 pha.

Lý do đây là cách kiểm tra chính xác

• Công tơ được thiết kế theo đúng loại nguồn điện cấp cho hộ gia đình, nên thông tin trên nhãn rất rõ ràng và ít nhầm lẫn.

• Chỉ cần nhìn đúng vị trí ghi thông số là bạn có thể xác định ngay mà không cần mở tủ điện hay tháo bất kỳ thiết bị nào.

Mẹo nhỏ khi kiểm tra

• Nếu công tơ bị mờ hoặc khó đọc, hãy chụp lại và phóng to để nhìn rõ ký hiệu.

• Với các công tơ đời mới, thông tin loại pha thường nằm ở góc dưới hoặc cạnh số kWh.

Bước 3: Cách đếm số dây để nhận biết điện 1 pha và 3 pha

Quan sát số dây đi vào đầu trên của cầu dao tổng

• Nhìn vào các dây dẫn nối vào cực trên của aptomat tổng.

• Nếu có 2 dây (gồm 1 dây nóng và 1 dây trung tính), đó là điện 1 pha.

• Nếu thấy 3 dây nóng + 1 dây trung tính (tổng 4 dây), bạn đang dùng điện 3 pha.

• Đây là cách nhận biết dựa trên nguyên lý cấp điện nên độ chính xác rất cao khi dây dẫn lộ rõ.

Xử lý khi dây được bọc kín và khó quan sát

• Nhiều tủ điện được lắp đặt gọn gàng nên dây có thể được bọc ống hoặc đi âm, khiến bạn khó nhìn thấy số lượng dây.

• Trong trường hợp đó, hãy quan sát dây dẫn đi vào một thiết bị có công suất lớn như máy nước nóng, máy bơm, máy lạnh.

• Thiết bị dùng 2 dây thường lấy điện 1 pha; thiết bị có 4 dây cấp nguồn thường đang sử dụng điện 3 pha.

Lưu ý khi kiểm tra

• Chỉ quan sát bằng mắt, không chạm vào dây để tránh nguy hiểm.

• Nếu dây quá khó nhận diện hoặc hệ thống đã được đấu nối trong hộp kỹ thuật, bạn nên kiểm tra thêm bằng công tơ hoặc hóa đơn điện để chắc chắn.

Bước 4: Cách đếm cầu chì để biết điện 1 pha hay 3 pha

Kiểm tra số lượng cầu chì trong hộp cầu chì

• Nếu nhà bạn sử dụng cầu chì thay vì aptomat, hãy mở hộp cầu chì và quan sát khối cầu chì chính.

• Nếu thấy 1 cầu chì, đây là điện 1 pha.

• Nếu có 3 cầu chì đặt cạnh nhau, hệ thống đang sử dụng điện 3 pha.

• Cầu chì có thể nằm trong một khối hình hộp có tay cầm kim loại, hoặc dạng hình chữ nhật màu đen, tùy thiết kế theo từng thời kỳ.

Nhận biết hộp cầu chì so với tủ điện hiện đại

• Hộp cầu chì thật ra vẫn tương tự tủ điện ngày nay: đều là tủ kim loại âm tường hoặc gắn nổi trên tường.

• Hãy tìm vị trí quen thuộc như nhà xe, hành lang, tầng hầm, hoặc gần công tơ điện.

Khi nào nhà bạn có thể còn dùng cầu chì

• Những căn nhà xây trước những năm 1960 và chưa từng nâng cấp hệ thống điện thường vẫn dùng cầu chì.

• Nếu hệ thống đã được cải tạo bằng aptomat, bạn có thể không còn thấy cầu chì để kiểm tra, khi đó hãy xác định bằng cầu dao tổng hoặc công tơ điện.

Mẹo 2: Đo điện áp để phân biệt điện 1 pha và 3 pha

Bước 1: Cách multimeter được dùng để kiểm tra điện AC

Hiểu cài đặt AC volts trên đồng hồ

• Đồng hồ vạn năng có chế độ đo điện áp xoay chiều (AC volts), dùng để đọc mức điện áp của ổ cắm hoặc thiết bị.

• Khi bật sang thang đo AC, đồng hồ chỉ hiển thị mức điện áp chênh lệch giữa hai điểm đo.

Vai trò của hai que đo

• Đồng hồ có một que đen nối vào cổng COM và một que đỏ nối vào cổng V.

• Đây là cách kết nối tiêu chuẩn để đồng hồ có thể đọc hiệu điện thế.

Vì sao phải giữ que đen ổn định

• Que đen thường được đặt vào điểm tham chiếu (điểm trung tính hoặc cần đo so sánh).

• Giữ cố định giúp phép đo không bị nhiễu và an toàn hơn trong môi trường điện.

Vì sao tự đo điện có thể nguy hiểm

• Điện áp dân dụng có thể gây bỏng, giật hoặc nguy cơ lớn nếu chạm nhầm vào phần dẫn điện.

• Chỉ người có kinh nghiệm mới nên thực hiện vì họ biết cách đứng vị trí an toàn, tránh chạm chéo và nhận diện rủi ro.

Điều quan trọng nhất

• Nếu bạn cần kiểm tra nguồn điện 1 pha hay 3 pha bằng đồng hồ vạn năng, hãy nhờ người lớn hoặc thợ điện thực hiện thay bạn.

• Đây là thao tác kỹ thuật không nên tự làm, kể cả với người trưởng thành thiếu kinh nghiệm.

Bước 2: Cách xác định điểm nối đất/điểm trung tính khi đo điện

Nhận diện vị trí dây trung tính hoặc dây nối đất

• Trên bảng điện, các dây đi vào cầu dao tổng thường được cố định bằng đầu nối có ốc siết.

• Đầu nối nằm ở vị trí ngoài cùng bên trái thường được dùng cho dây trung tính hoặc dây nối đất trong nhiều hệ thống điện gia dụng.

• Đây là điểm tham chiếu mà thợ điện sử dụng khi đo điện áp để biết các dây “nóng” đang mang bao nhiêu volt.

Ý nghĩa của đầu nối dây

• Đầu nối (wire connector) đơn giản là một tấm kẹp bằng kim loại giữ dây điện cố định.

• Khi đo điện, thợ điện sẽ chạm que đo vào đầu nối này để lấy giá trị điện áp mà không phải chạm vào lõi dây trần.

Nhận diện màu dây trong hệ thống 3 pha

• Trong các hệ thống điện 3 pha phổ biến, dây nóng thường có màu đỏ – xanh dương – đen.

• Dây nối đất hoặc dây trung tính thường có màu xanh lá hoặc vàng xanh.

• Tuy nhiên, màu dây có thể thay đổi theo tiêu chuẩn từng thời kỳ, nên thợ điện không chỉ dựa vào màu sắc mà còn kiểm tra theo sơ đồ hoặc nhãn hệ thống.

Vì sao bạn không nên thử tự đo

• Đo trực tiếp vào dây điện đòi hỏi kinh nghiệm nhận diện điểm tiếp xúc an toàn.

• Chỉ cần chạm sai điểm, giữa người và nguồn điện có thể tạo thành mạch dẫn gây nguy hiểm.

• Vì vậy, bất kỳ phép đo nào tại tủ điện đều nên do thợ điện hoặc người lớn có chuyên môn thực hiện.

Bước 3: Cách đọc giá trị điện áp giữa dây nóng và dây trung tính

Ý nghĩa phép đo giữa dây nóng và dây trung tính

• Trong hệ thống điện dân dụng, khi thợ điện đo điện áp giữa dây nóng và dây trung tính/dây đất, đồng hồ thường hiển thị mức điện áp khoảng 120V hoặc 220V tùy quốc gia.

• Giá trị này giúp xác nhận nguồn điện đang hoạt động bình thường và phân biệt với các lỗi như mất trung tính hoặc sụt áp.

Vị trí dây nóng trong tủ điện

• Các đầu nối gần dây trung tính thường có thêm các điểm nối dành cho dây nóng.

• Trong hệ thống điện 3 pha, dây nóng thường có ba màu khác nhau, ví dụ đỏ – xanh dương – đen.

• Trong hệ thống điện 1 pha, chỉ có một dây nóng đi vào cầu dao tổng.

Vì sao cả điện 1 pha và 3 pha đều cho ra cùng một mức điện áp khi đo

• Dù cấu trúc khác nhau, điện 1 pha và điện 3 pha đều cung cấp điện áp định mức giống nhau khi đo giữa dây nóng và dây trung tính.

• Điểm khác biệt nằm ở số lượng dây nóng và cách cấp tải, chứ không phải giá trị điện áp ở từng dây.

Tại sao thợ điện phải giữ que đo thật ổn định

• Khi que đo không áp sát đúng điểm tiếp xúc, đồng hồ có thể không hiển thị hoặc hiển thị sai thông số.

• Đây là lý do khi kết quả đo không ổn định, người thợ sẽ kiểm tra lại điểm chạm ở dây trung tính hoặc dây nóng.

Lưu ý quan trọng về an toàn

• Việc chạm que đo vào dây nóng yêu cầu thợ điện đã được đào tạo, biết tránh các tình huống dẫn điện qua người hoặc tạo tia lửa.

• Đối với người không có chuyên môn, không nên thử thao tác này — thay vào đó, có thể nhận biết điện 1 pha và 3 pha bằng những cách an toàn hơn như: quan sát công tơ, cầu dao tổng, số dây hoặc xem thông tin từ điện lực.

Bước 4: Cách thợ điện phân biệt điện 1 pha và 3 pha bằng phép đo giữa hai dây nóng

Hiểu phép đo giữa hai dây nóng

• Khi đo điện áp giữa hai dây nóng, đồng hồ vạn năng hiển thị hiệu điện thế chênh lệch giữa chúng.

• Đây không phải điện áp của từng dây riêng lẻ, mà là sự khác biệt về pha giữa chúng.

Điện áp đo được trong hệ thống 3 pha

• Trong nguồn điện 3 pha, ba dây nóng lệch nhau 120 độ.

• Khi thợ điện đo giữa hai dây nóng bất kỳ, đồng hồ thường cho ra giá trị khoảng 200–208V (phổ biến là 206V).

• Con số này phản ánh sự lệch pha, chứ không phải “điện yếu” hơn điện 1 pha.

Điện áp đo được trong hệ thống 1 pha

• Với điện 1 pha, nếu đo giữa hai dây nóng của cùng một nguồn tách đôi, đồng hồ sẽ cho ra mức khoảng 220–240V.

• Đây là lý do nhìn bề ngoài, điện 1 pha có vẻ “cao hơn” điện 3 pha khi đo giữa hai dây nóng — nhưng thực tế là do hai dây trong 1 pha nằm cùng một hệ pha, không lệch 120 độ như điện 3 pha.

Vì sao kết quả điện 1 pha và 3 pha khác nhau

• Điện 3 pha: các đường pha lệch nhau 120 độ → hiệu điện thế giữa hai pha thấp hơn khi đo trực tiếp.

• Điện 1 pha: hai dây nóng thuộc cùng hệ pha → hiệu điện thế cao hơn vì không có góc lệch.

Điều quan trọng về an toàn

• Chạm que đo vào hai dây nóng cùng lúc là một thao tác cực kỳ nguy hiểm nếu không có kiến thức chuyên môn.

• Đây là công việc chỉ dành cho thợ điện, vì khả năng gây chạm chập hoặc giật điện rất cao.

• Với người dùng thông thường, các cách an toàn hơn để phân biệt 1 pha và 3 pha gồm:

  • Quan sát cầu dao tổng (số cực)

  • Xem số dây dẫn vào nguồn

  • Kiểm tra công tơ điện

  • Xem thông tin trên hóa đơn điện

Mẹo 3: So sánh điện 1 pha và 3 pha: Khác biệt và ứng dụng

Khác biệt 1: Giải thích điện 1 pha hoạt động như thế nào

Điện 1 pha chỉ có một “dạng sóng” (waveform) duy nhất

• Trong hệ thống điện 1 pha, nguồn điện đi vào nhà bạn thông qua một dây nóng (hot/active) và một dây trung tính.

• Dòng điện trong dây nóng này hoạt động như một sóng hình sin duy nhất – đây là dạng sóng điện tiêu chuẩn.

Cách dạng sóng của điện 1 pha biến thiên

• Một chu kỳ điện hoàn chỉnh có 360 độ.

• Sóng điện 1 pha sẽ tăng lên đỉnh, rồi giảm xuống đáy, sau đó quay lại điểm ban đầu để tạo thành một chu kỳ mới.

• Trong mỗi chu kỳ, điện áp peaks (đạt đỉnh) hai lần:

  • Một lần ở cực dương

  • Một lần ở cực âm

• Giữa hai điểm này, điện áp có thể giảm về gần 0, nên công suất truyền tải không ổn định bằng điện 3 pha.

Vì sao nhiều thiết bị công suất lớn không dùng điện 1 pha

• Do điện 1 pha có lúc tăng – lúc giảm theo chu kỳ sóng, nên không ổn định bằng điện 3 pha khi cấp cho thiết bị công suất lớn.

• Đây là lý do nhà xưởng, nhà máy, chung cư… thường dùng điện 3 pha để đảm bảo tải ổn định và hiệu quả hơn.

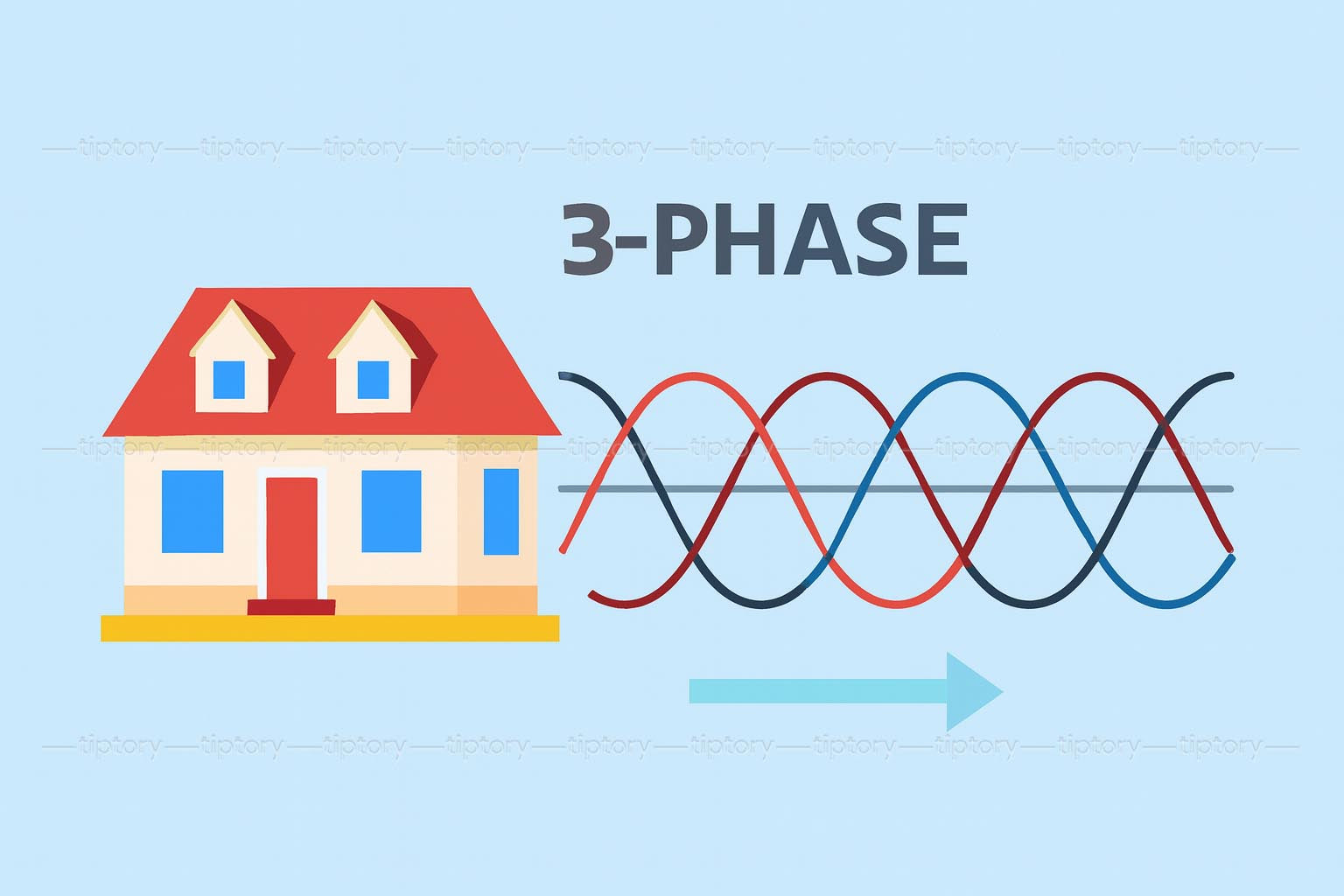

Khác biệt 2: Điện 3 pha gồm ba dòng điện lệch nhau 120 độ

Ba dây nóng mang ba dòng điện khác nhau

• Trong hệ thống điện 3 pha, nguồn điện được cấp qua ba dây nóng, mỗi dây mang một dòng điện riêng.

• Các dòng điện này cũng là dạng sóng hình sin, nhưng không trùng pha mà lệch nhau 120 độ.

• Nhờ sự lệch pha này, khi một sóng đang giảm, sóng khác lại đang tăng → giúp nguồn điện luôn có năng lượng sẵn để cấp tải.

Điện áp không bao giờ giảm về 0

• Ba sóng điện xen kẽ nhau theo chu kỳ, tạo ra sự chồng lấn làm dòng điện luôn duy trì ổn định, không rơi vào điểm “trống” như điện 1 pha.

• Trong một chu kỳ, tổng năng lượng từ ba pha tạo ra 6 lần đạt đỉnh, nhiều hơn mức 2 đỉnh của điện 1 pha.

• Điều này giúp dòng điện 3 pha có độ ổn định rất cao, phù hợp cho thiết bị công suất lớn.

Vì sao điện 3 pha mạnh hơn và ổn định hơn điện 1 pha

• Do không có điểm rơi về 0 và có nhiều pha bù trừ lẫn nhau, điện 3 pha có khả năng:

  • Cung cấp công suất lớn và liên tục

  • Chạy các động cơ nặng mượt hơn, ít rung, hiệu suất cao

  • Giảm hao phí và chịu tải tốt trong thời gian dài

Ứng dụng thực tế

• Điện 3 pha thường dùng cho: nhà máy, xưởng sản xuất, thang máy, chung cư, máy bơm công suất lớn, máy nén khí, thiết bị công nghiệp.

• Điện 1 pha chủ yếu dành cho: nhà ở, cửa hàng nhỏ, thiết bị gia dụng thông thường.

Cách xác nhận loại điện đang sử dụng thông qua điện lực hoặc thợ điện

Liên hệ điện lực để biết chính xác bạn đang dùng điện 1 pha hay 3 pha

• Cách đơn giản và an toàn nhất để xác định loại nguồn điện là gọi điện cho công ty điện lực.

• Nhân viên chỉ cần tra cứu theo mã khách hàng là có thể cho bạn biết hệ thống điện của nhà hoặc tòa nhà đang dùng điện 1 pha hay 3 pha.

• Phương pháp này phù hợp khi bạn không chắc cách đọc công tơ hoặc cầu dao tổng.

Nhờ thợ điện xem hình ảnh tủ điện hoặc cầu dao tổng

• Nếu bạn quen thợ điện, chỉ cần chụp lại rõ tủ điện (cầu dao tổng, số dây, công tơ…) và gửi cho họ.

• Thợ điện có thể xác định nhanh dựa trên:

  • Số cực của aptomat tổng

  • Số dây dẫn đi vào nguồn

  • Loại công tơ (1P hay 3P)

• Đây là cách an toàn, không cần chạm vào bất kỳ phần nào của hệ thống điện.

Những lưu ý an toàn cần biết khi tìm hiểu về hệ thống điện

Luôn giữ khoảng cách an toàn với dây dẫn

• Khi quan sát tủ điện hoặc cầu chì, chỉ nên nhìn bằng mắt, không chạm tay vào dây hoặc cực nối.

• Hệ thống điện dân dụng có thể gây nguy hiểm nếu bạn chạm vào điểm dẫn điện mà không có kinh nghiệm.

Trang bị bảo hộ nếu bắt buộc phải ở gần nguồn điện

• Người lớn có chuyên môn thường sử dụng găng tay cách điện, đứng trên bề mặt khô ráo và tránh tiếp xúc kim loại.

• Những thao tác chuyên môn (như đo điện áp bằng multimeter) chỉ nên do thợ điện thực hiện, không phải người chưa được đào tạo.

Vì sao không nên tự kiểm tra bằng đồng hồ đo

• Nếu que đo không cắm đúng chỗ, thiết bị có thể hiển thị sai — ví dụ 0V dù nguồn vẫn đang có điện.

• Điều này dễ khiến người thiếu kinh nghiệm nghĩ rằng đường dây “không có điện” và vô tình chạm vào dây nóng.

• Do đó, mọi phép đo trực tiếp nên để thợ điện thực hiện để tránh rủi ro.

Nguồn tham khảo

1. https://www.science.smith.edu/~jcardell/Courses/EGR220/ElecPwr_HSW.html
2. https://youtu.be/W0_1xRqT8uU?si=F_-HeE67m4C6dMci&t=246
3. https://www.angi.com/articles/how-to-replace-blown-fuse.htm
4. https://www.thisoldhouse.com/electrical/21071760/all-about-electrical-systems
5. https://youtu.be/mox8RSI9-RU?t=45
6. https://youtu.be/mox8RSI9-RU?t=55
7. https://www.sciencing.com/check-threephase-voltage-8141252/
8. https://www.sciencing.com/info-8679920-difference-three-phase-electrical-wiring/
9. https://www.electronicshub.org/difference-between-single-phase-and-three-phase/

Biên dịch: Rowan Hudson Le.
